面向大型結構
如復材/金屬的蒙皮、壁板、格柵、
發動機燃燒室、渦輪外環、陶瓷結構等
RJ2005/RJ5005為大型水導激光加工設備，支持定制化開發，面向大型結構如復材/金屬的蒙皮、壁板、格柵、發動機燃燒室、渦輪外環、陶瓷結構等。

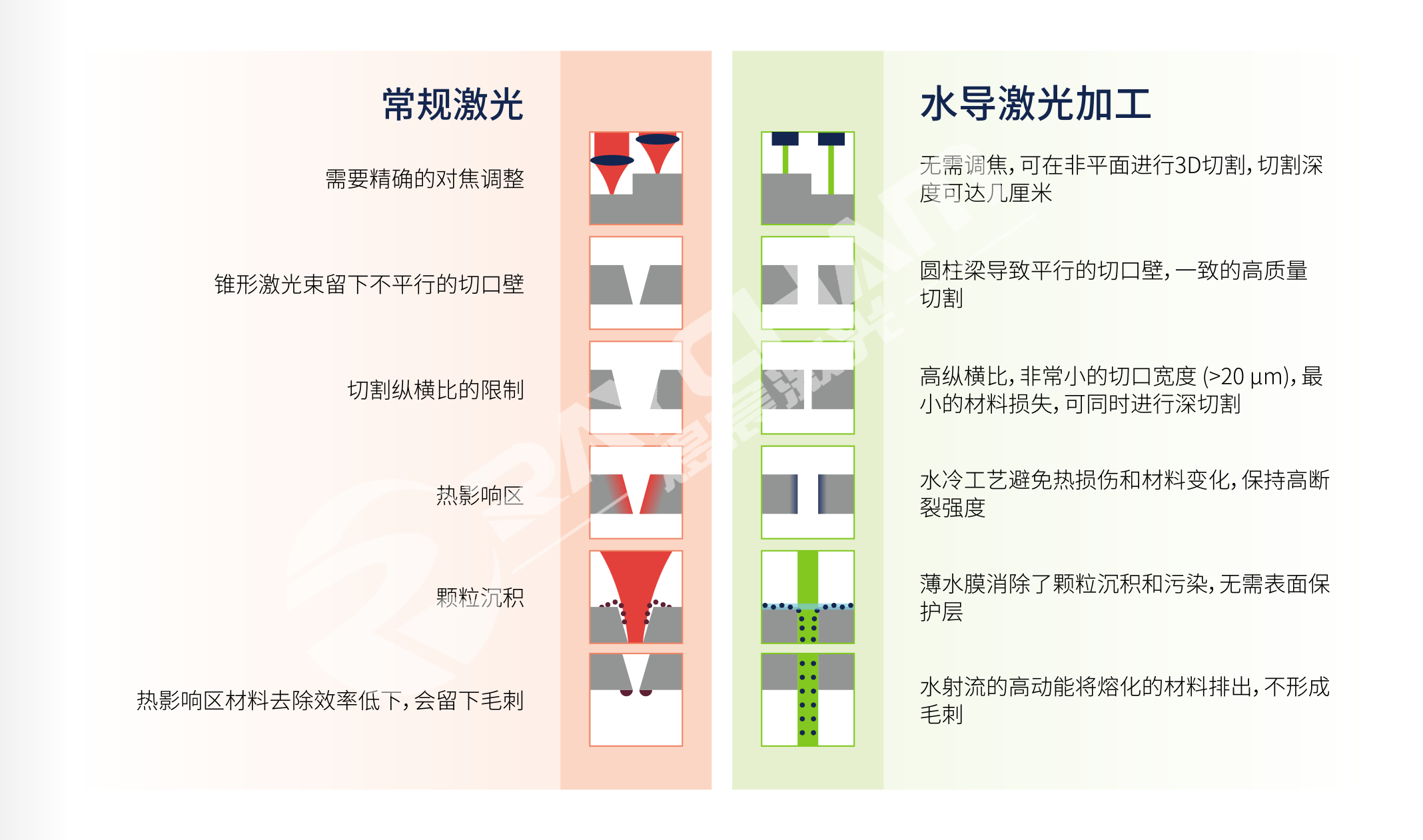

表面光滑
切割表面光滑，基本沒有熱變形和熱損傷
操作簡單
工作距離大，不需要聚焦
快速準確
加工精度高，切口寬度小，可以以3mm/min的速度完成1.6mmPCD和硬質合金的切割
切口平直
無錐度、切口鋒利，并且完全平行
系統 | 項目名稱 | 參數與說明 |
光路系統 | 激光器類型 | Nd:YAG,pulsed |
波長 nm | 532 | |
平均功率 W | 400 | |
光纖芯徑 μm | Φ300 | |
水路系統 | 水壓穩定性 bar | ±5 |
水壓 bar（max） | 500/600 | |
噴嘴直徑 μm | 50-120 | |
運動系統 | 加工范圍（含工裝）mm | 2000×1500×1000(5-axis) |
B軸轉動范圍 ° | ±120 | |
C軸轉動范圍 ° | ±190 | |
X/Y/Z軸定位精度 μm | ±10 μm (JIS)/20 μm(lSO) | |
X/Y/Z軸重復定位精度 μm | ±8 μm (JIS)/15 μm(lSO) | |
工作臺尺寸 mm | 2000×1500 | |
工作臺承載 kg | 1500 | |
CNC系統 | 華中848五軸聯動 | |
尺寸重量 | 設備尺寸（W×D×H）mm | 6200×4200×4700 |
光水總成柜尺寸（W×D×H）mm | 700×2300×1720 | |
設備重量 kg | 25000 | |
光水總成柜重量 kg | 700-750 |
